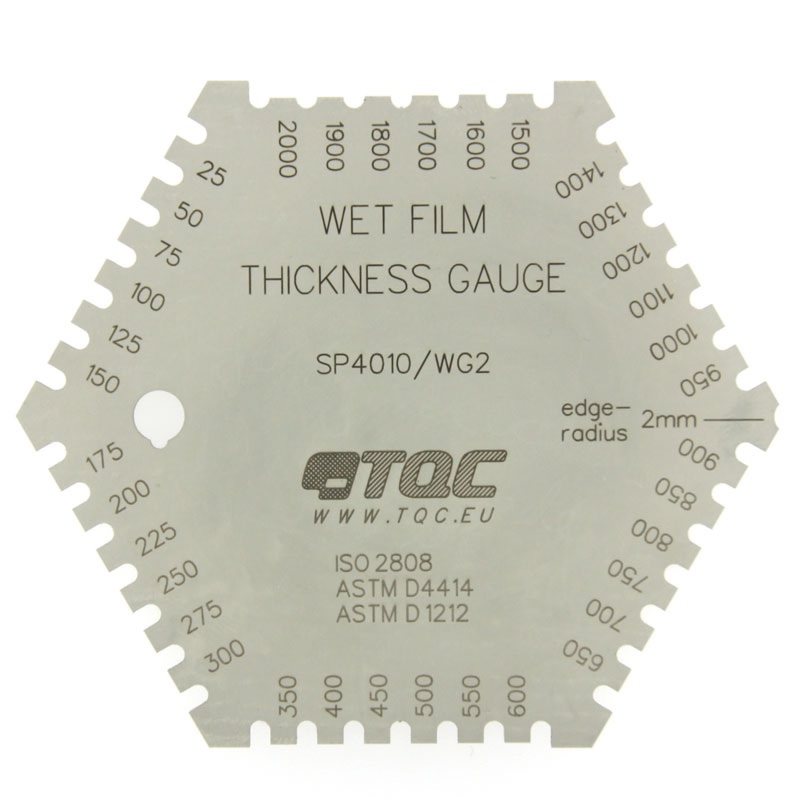

Meracie hrebene mokrého filmu – modely WG
Technický list : AD – Chémia s.r.o. Technický list hrebeňov WG 01.01.2017 WP
Nástroje na meranie hrúbky mokrého filmu.Zodpovedajú norme ISO 2808-7B
Materiál : nehrdzavejúca oceľ
Princíp merania :

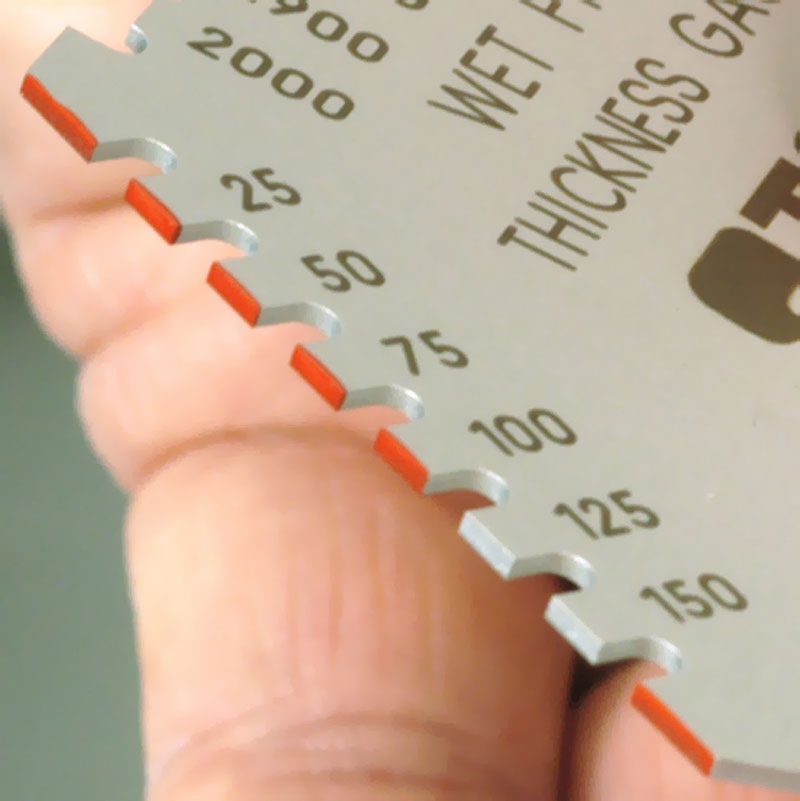

Vykonanie skúšky sa prevádza tesným priložením hrebeňa na povrch a vizuálne sledujeme sfarbenie zubov.Posledný sfarbený zub nám určuje hrúbku náteru.
Príklad : Pri meraní na stupnici po 25 μm,na strane od 25 do 150 μm.Ak sa ponorí celý zub označujúci 75 μm ,zub 100 μm sa náteru dotýka a zub 125 μm je čistý,tak hrúbka mokrej vrstvy je medzi 75 – 100 μm
Excentrické kolieska NS na meranie hrúbky mokrej vrstvy náteru
Technický list : AD – Chémia s.r.o. TI modely TQC a BGG Excentrické kolieska 01.01.2017 WP
Špeciálne vyvinutá pomôcka pre meranie hrúbky mokrých vrstiev farieb a lakov.Precízne ložisko zabezpečuje pohodlnú rotáciu na povrchu od nuly až k náteru.Koliesko má tri okraje,vnútorný okraj je excentrický k dvom vonkajším.
Koliesko je vyrobené z nerezovej oceli, s hliníkovým držiakom resp.uchytením.
Materiál : nehrdzavejúca oceľ
Rozmery : 22 mm x 50 mm (priemer)
Váha : cca 165 g
Normy : DIN EN ISO 2808,ASTM D-1212
Vykonanie skúšky :
- koliesko zatlačte do mokrej vrstvy náteru až po substrát
- vždy začnite na najvyššej hodnote škály
- otočte – rolujte kolieskom v smere najhlbšej hodnoty škály
- otočte koliesko o 180° a zopakujte procedúru
- vypočítajte strednú hodnotu oboch meraní
- pre dosiahnutia reprezentatívnych meraní,vykonajte viaceré merania na rôznych miestach
- hodnota hrúbky sa odpočítava po zamočenú pozíciu kolieska
- po ukončení činnosti vyčistite koliesko rozpúšťadlom
| Model | NS100 | NS300 | NS600 |
| Objednávacie číslo | VF2255 | VF2256 | VF2257 |
| Rozsah merania | 0-100µm | 0-300µm | 0-600µm |
| Stupňovanie | po 10 µm | po 30 µm | po 60 µm |
| Priemer | 50mm | 50mm | 50mm |

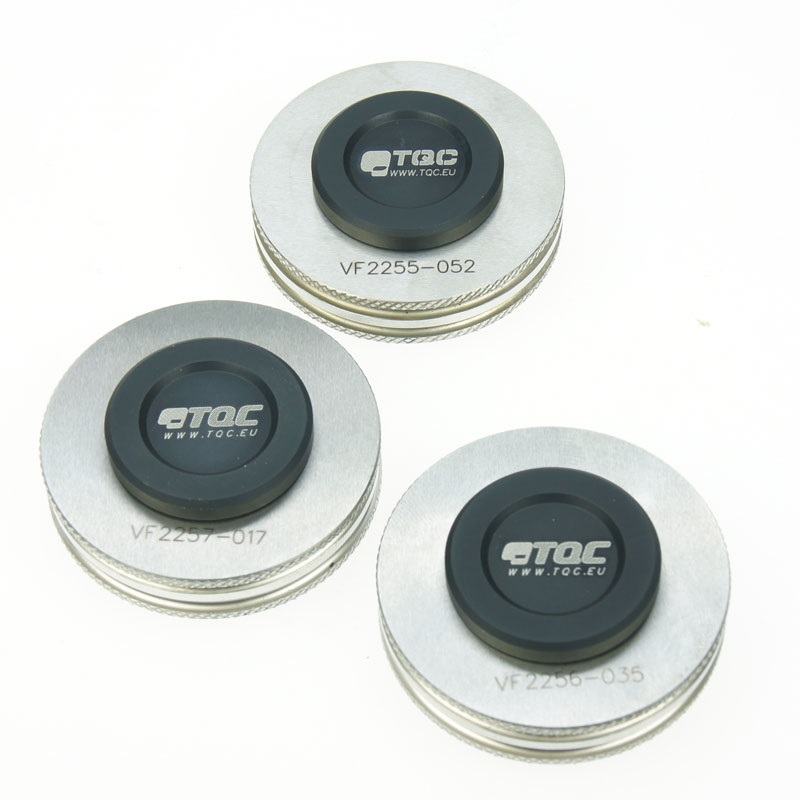

Excentrické kolieska NS100,200,600

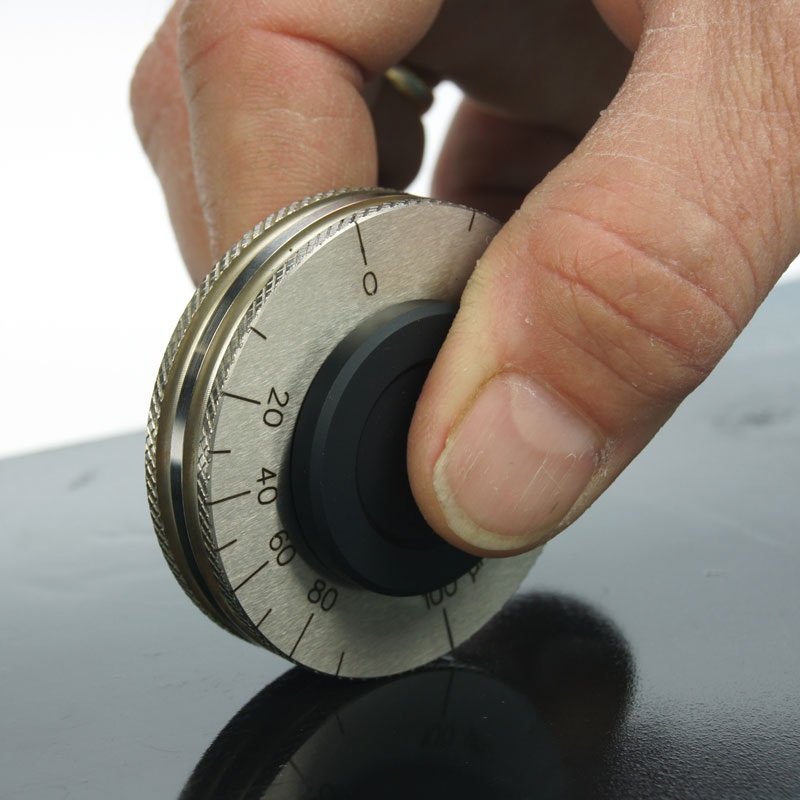

Excentrické koliesko NS100
